LCD X-CUBE

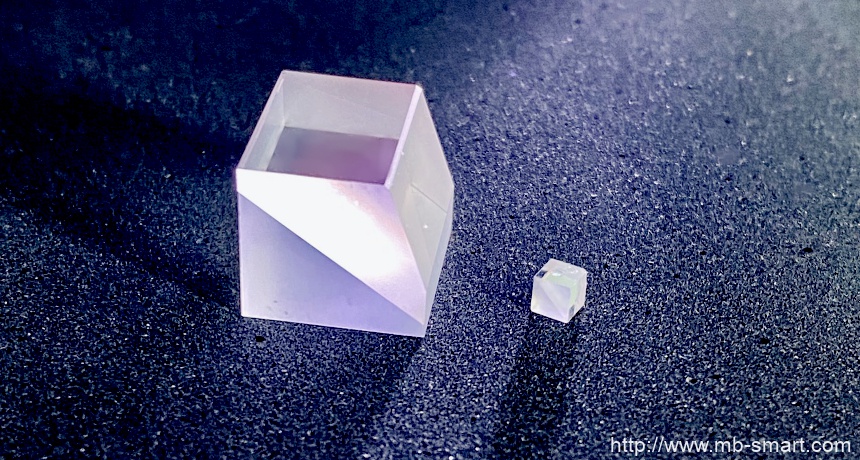

クロスダイクロプリズムは4つの三角プリズムを貼り合わせて作られたプリズムです。接合された形状がX（クロス）に似ていることからクロスプリズム、クロスキューブ（X-CUBE）とも呼ばれ、光の三原色である、R（レッド）、G（グリーン）、B（ブルー）を合成する機能があります。
主にLCD型プロジェクター、シネマ投影設備、ホームシアター、VRプロジェクターなどの投影分野に使われております。
| 材料 | H-K9 |
| 寸法範囲 | □5~□150mm |
| 寸法公差 | ±0.2mm |
| 表面品質 | 40-20（MIL-PRF-13830B） |
| 面精度 | λ/2(632.8nm) |
| 接合精度 | 180°±5″，0°±5″，各反射面の段差0.001mm，中心接合稜線幅0.003mm以下 |

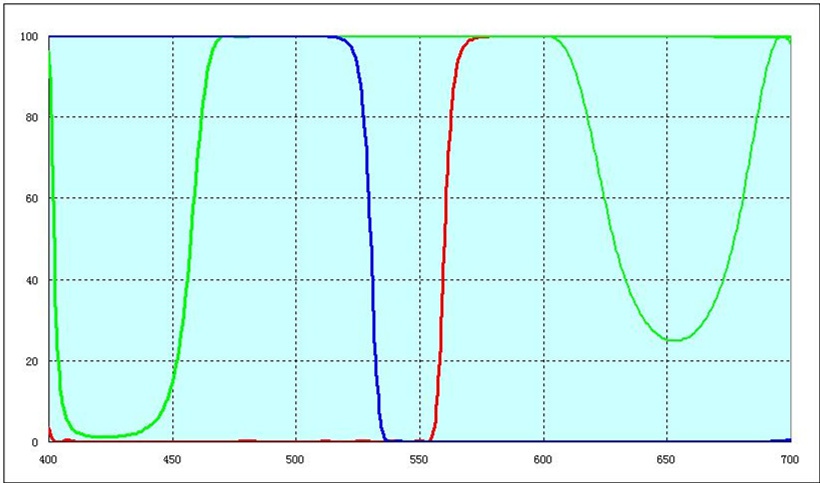

| 蒸着 | 透過率特性図をご参照ください。 |
クロスプリズムにおいて当社の強み：
・接合部の厚みを最小3μm～対応可能
・大小各種寸法の試作から量産まで短納期で対応可能
