プラスチックレンズ

カテゴリー: 非球面レンズ

非球面レンズ（Aspheric lens ）は、平面でも球面でもない曲面を屈折面に含むレンズです。

球面レンズと比べて収差を小さくすることができるため、高品質な短焦点、超短焦点レンズのキーデバイスとして使われています。

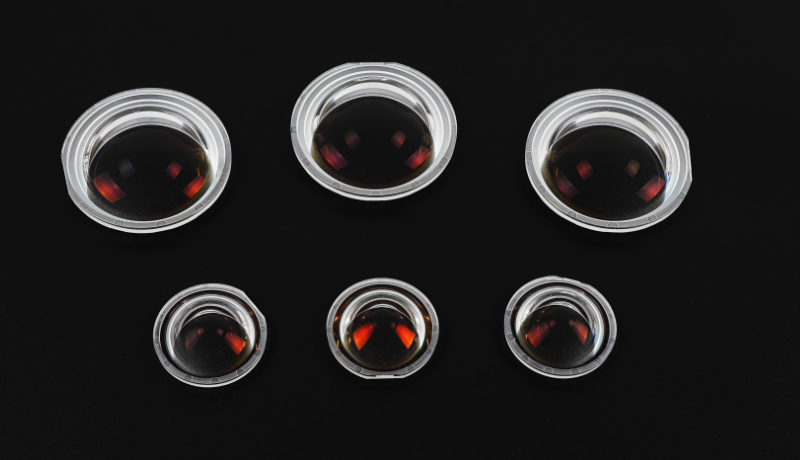

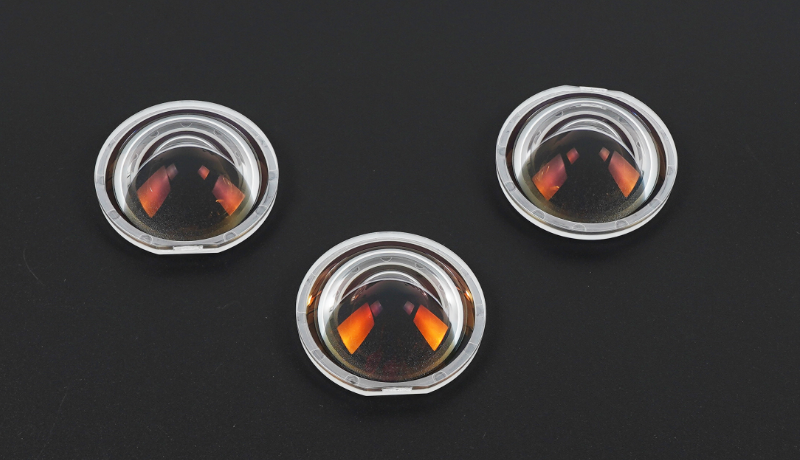

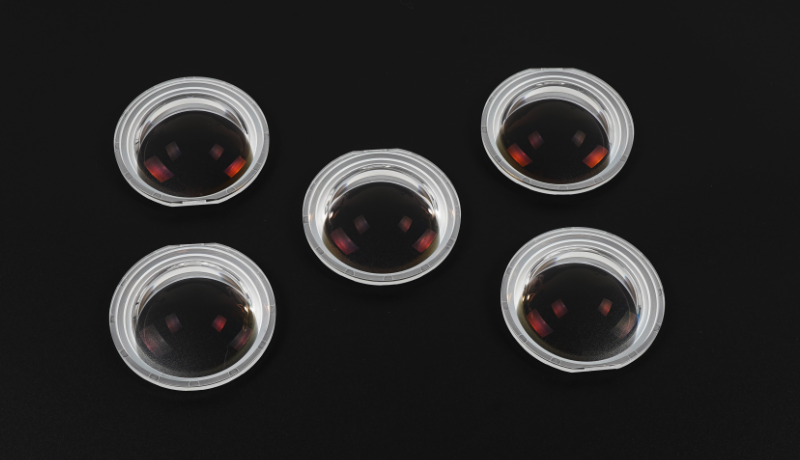

当社製のプラスチックレンズは形状が特殊で傾斜角度が大きい（最大60°可能）、レンズの中心に対して周辺の肉厚が大きいものも製造可能です（中心肉厚最小1.5mm可能）。

応用例：LED光源、レーザー光源投射レンズ。

寸法範囲	φ8~φ80mm
寸法公差	±0.01mm
表面品質	60-40
面精度	PV=0.3um,AS=0.1um（φ8~φ30mm） PV=0.6um,AS=0.1um（φ30~φ50mm） PV=1um,AS=0.1um（φ50~φ80mm）
偏芯	shift=10um，tilt=60″ X=60″
コーティング	AR膜

・大小各種寸法の試作から量産まで短納期でご対応可能
