多板式(3板式)DLPプロジェクター用TIRプリズムは、従来の単板式TIRに比べ、より高精細な映像処理が可能で、製造にあたり高レベルのプリズム研磨、コーティング、接合技術が欠かせません。
本製品は3つの小径TIRプリズム(うち1つは球面)を貼り合わせた光学デバイスであり、小型・超小型DLPプロジェクターには不可欠なデバイスです。
寸法範囲 | 21.1×20.034×20mm |
寸法公差 | ±0.1mm |
表面品質 | 40-20 |
角度 | ±3′ |
面精度 | N=1,△N=0.5 |

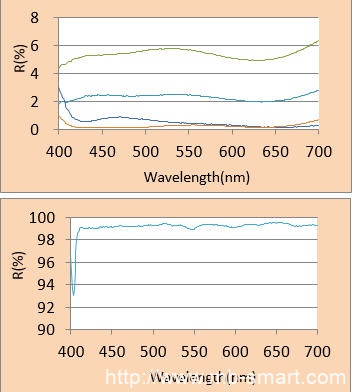

蒸着 | AR膜(入射角付)、高反射膜 |
墨塗り | 客先要求に応じる |
TIRプリズムおいての当社の強み:
・2件以上の接合も対応可能、
・エアギャップの厚みは最小5μm~対応可能
・大小各種寸法の試作から量産まで短納期で対応可能
