フィリップスタイプTIRプリズム
2020-06-10

RTIRプリズム


カテゴリー:

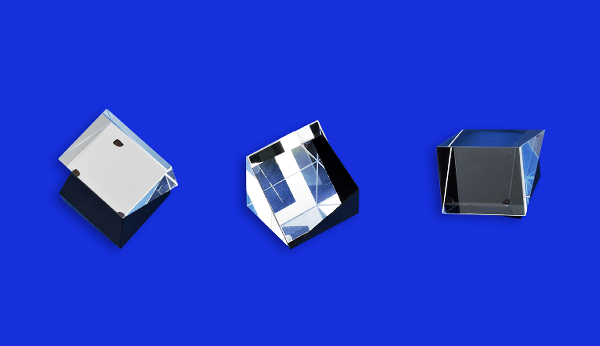

TIRプリズム(Total Internal Reflection Prism)は別名内部全反射プリズムで、2つの三角形を組み合わせたプリズムで、DLPプロジェクターの光路分光・変更に使用されています。

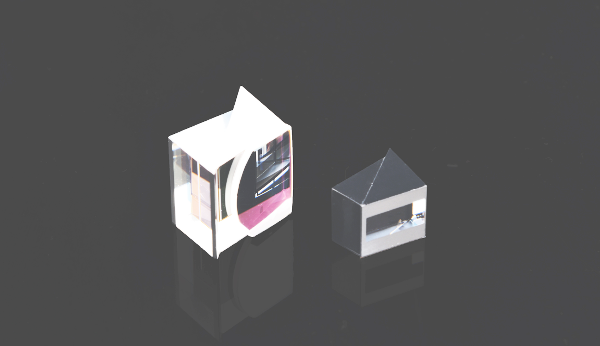

RTIRプリズムとは寸法が極めて小さいTIRプリズムで、デジタルミラーデバイス(DMD)の入射光と出射光を分光させる役割を持ち、小型・超小型プロジェクター、ヘッドアップディスプレイ(HUD)などに使われていおります。

寸法 16.097×14×12mm(1例)、
加工寸法はご要望に応じます。
寸法公差 ±0.1mm
表面品質 60-40
角度 ±3′
面精度 N=2,△N=0.5
蒸着 入射角付きAR膜 、

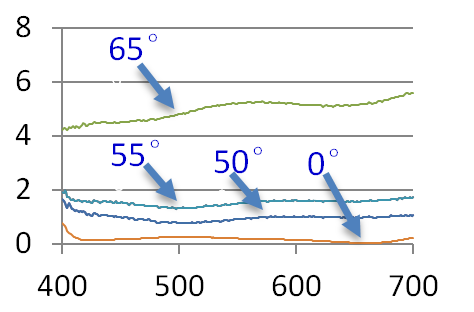

分光特性図をご参照ください。
エアギャップ 0.015mm以下
墨塗り ご要望に応じます。



TIRプリズムおいての当社の強み:

・2件以上の接合も対応可能、
・エアギャップの厚みは最小5μm~対応可能
・大小各種寸法の試作から量産まで短納期で対応可能
