特殊形状PBS
別名:polarization beam splitter、偏光ビームスプリッター
PBS（polarization beam splitter）は偏光ビームスプリッターとも呼ばれ、本製品は特殊型の偏光ビームスプリッターとなります。
機能としては入射光の光束を2つ（場合によってはそれ以上）に分割し、そのうちのP偏光を完全に透過させ、S偏光は45°方向に反射させる働きを持っています。また偏光ビームスプリッターを通したS偏光の反射方向とP偏光の進行方向の角度は90°となり、互いに垂直関係を保っています。
応用:特殊形状PBSは形状が不規則な故に、高い精度が求められます。主に監視やセキュリティ領域で使われております。
| 寸法 | 13.5×12.2×15.2mm |
| 寸法公差 | ±0.05mm |
| 表面品質 | 40-20 |
| 角度 | ±2′ |
| 反射偏角 | 6′ |
| 面精度 | N=2,△N=0.5 |

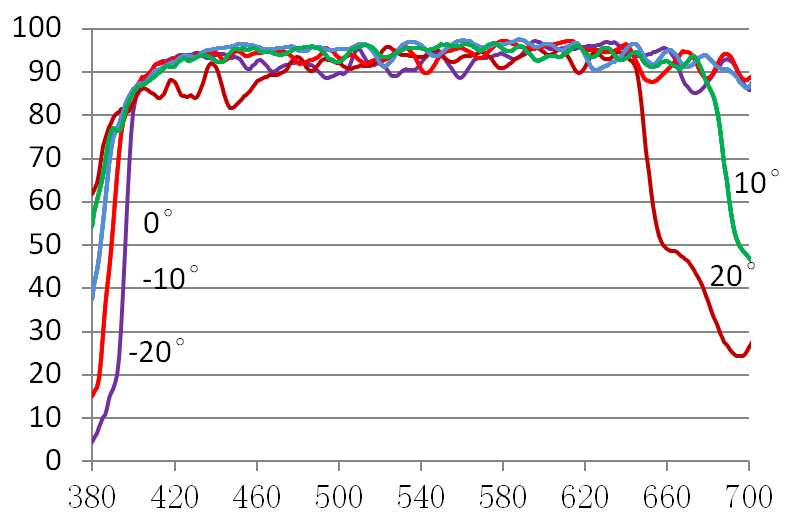

| 蒸着 | PBSの分光特性図をご参照ください。  |
偏光ビームスプリッターにおいて当社の強み:
・高精度な角度制御：反射±0.2°、透過±0.1°
・大小各種寸法の試作から量産まで短納期で対応可能
