多板式DLPプロジェクター用TIRプリズム
2020-06-10

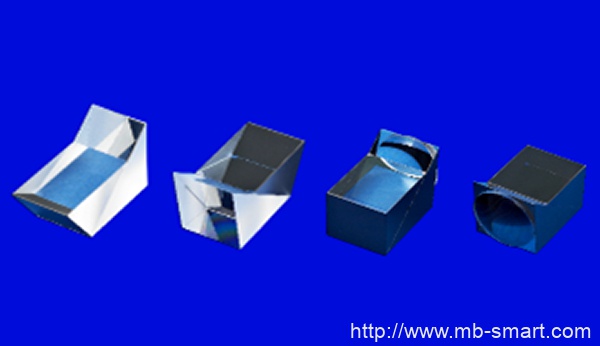

DLPプロジェクター用 TIRプリズム
TIRプリズム（Total Internal Reflection Prism）は内部全反射プリズムでとも呼ばれ、2つの三角形プリズムをエアギャップ接合であえて空気層を設けることで内部全反射を利用したプリズムです。DLPプロジェクターの光路分光・変更に使用されています。
| 材料 | H-K9,H-ZK3，H-ZLaF53A,H-ZBaF52など |
| 寸法範囲 | 10~80mm |
| 寸法公差 | ±0.1mm |
| 表面品質 | 40-20（MIL-PRF-13830B） |
| 面精度 | N=3，△N=1 |
| 角度 | ≧3' |
| エアギャップ | 0.005～0.01mm |

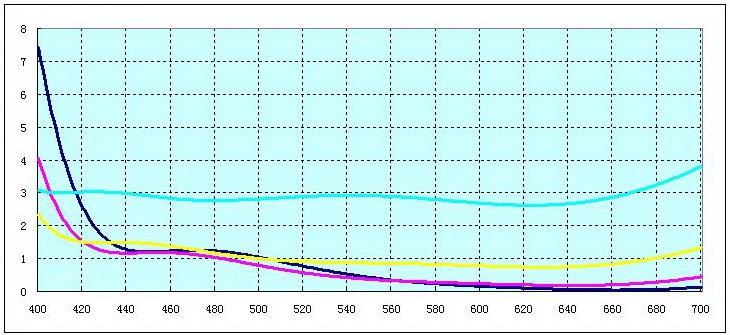

| 蒸着 | AR膜（入射角0-60°），分光特性図をご参照ください。 |
TIRプリズムおいての当社の強み：
・２件以上の接合も対応可能、
・エアギャップの厚みは最小５μm～対応可能
・大小各種寸法の試作から量産まで短納期で対応可能
