接合PBSユニット(5枚接合)
別名:polarization beam splitter、偏光ビームスプリッター

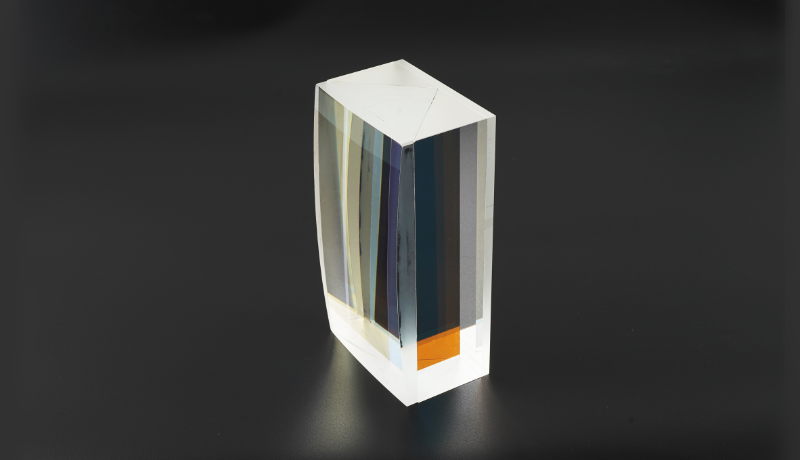

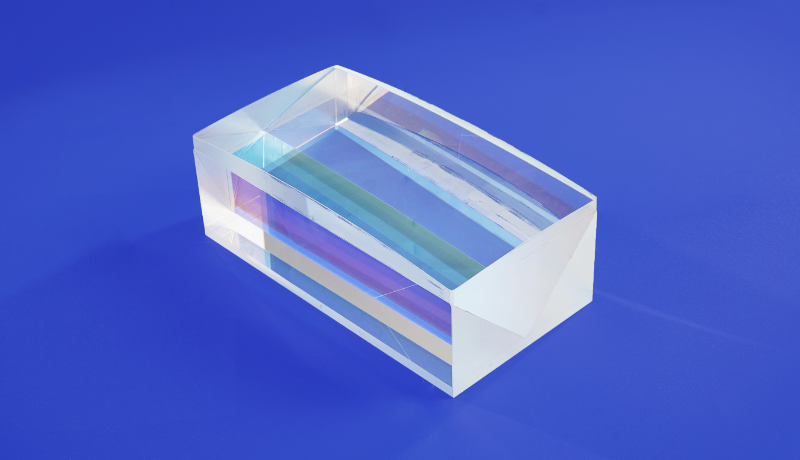

PBS（polarization beam splitter）は偏光ビームスプリッターとも呼ばれ、本製品は偏光ビームスプリッターを５つ貼り合わせたものとなります。
機能としては入射光の光束を2つ（場合によってはそれ以上）に分割し、そのうちのP偏光を完全に透過させ、S偏光は45°方向に反射させる働きを持っています。また偏光ビームスプリッターを通したS偏光の反射方向とP偏光の進行方向の角度は90°となり、互いに垂直関係を保っています。
応用:
５つのプリズムを貼り合わせたPBSユニットの製造は接合、研磨、コーティングともに高い技術が求められます。主に映画館向け投影設備に使われ、３D効果を増強させる働きを持っています。
| 寸法範囲 | □3.5×100mm |
| 寸法公差 | ±0.1mm |
| 表面品質 | 40-20 |
| 面精度 | 0.025λ(632.8nm) |

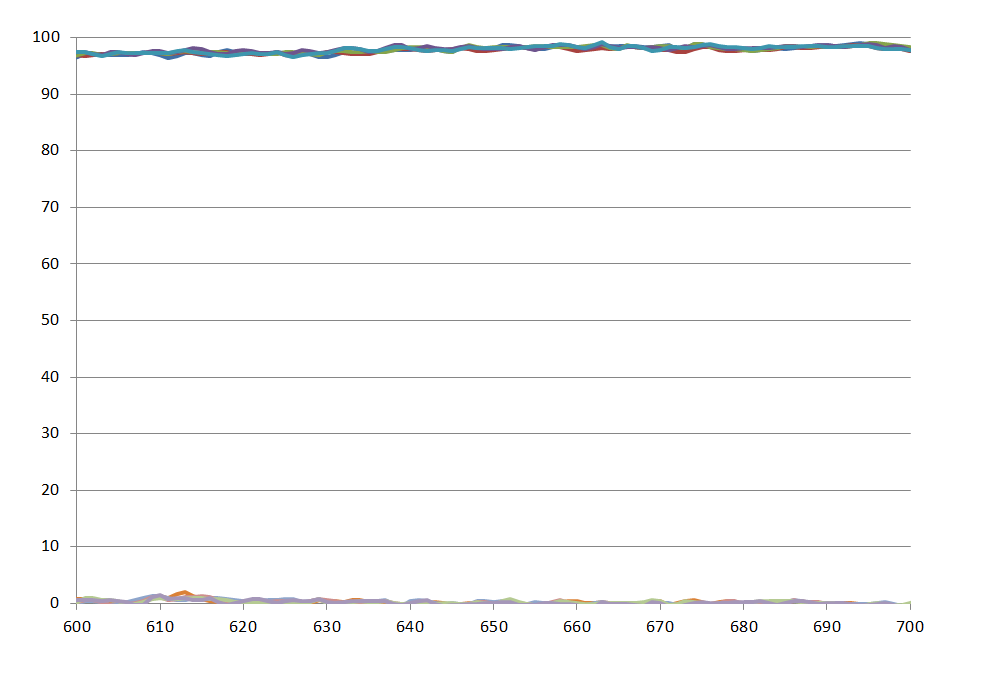

| 蒸着 | PBS膜、AR膜、 分光特性図をご参照ください。  |
偏光ビームスプリッターにおいて当社の強み:
・高精度な角度制御：反射±0.2°、透過±0.1°
・大小各種寸法の試作から量産まで短納期で対応可能
