ロッドタイプ小径プリズム
2020-05-31

光ピックアップ用小径プリズム(3mm以下)


別名:小径ダイクロイックプリズム、小径偏光ビームスプリッター、微小プリズム、マイクロプリズム


光ピックアップとは、CD((compact disk))やDVD(digital versatile disc)、BD(blu-ray disk)といった外部記憶メディアにおけるデータの読み出しに使われるレーザー光を利用した技術です。

本製品は光ピックアップに必要な光学デバイスで、コンパクトさが求められるCD-ROM、DVD-ROM、BD-ROMなどの光ディスクドライブに使用するため、微小ながらも高い精度であることが決め手となります。機能としては種類によって入射光の偏光方向によって透過と反射とを分けたり、または光の三原色:R(レッド)G(グリーン)B(ブルー)光を1つの方向に合成することができます。


応用:
オーディオ・ビジュアル機器やノートパソコンに搭載される外部記憶メディア



材料 H-K9,H-ZK10,H-LaK52
寸法範囲 □1~□3mm
寸法公差 ±0.03mm
表面品質 40-20(MIL-PRF-13830B)
面精度 λ/5 (632.8nm)

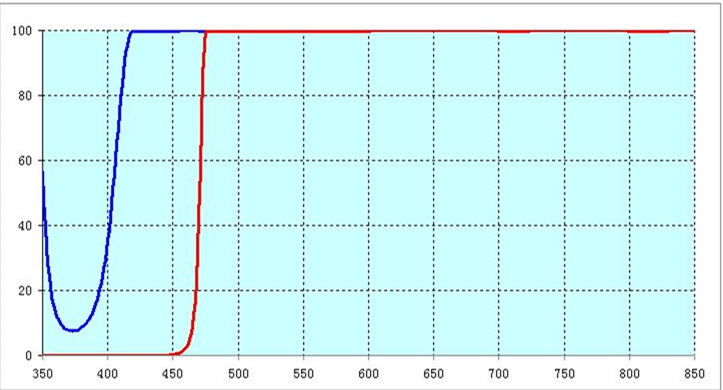

コーティング 分光特性図をご参照ください。

小径プリズムにおいて当社の強み:
・大小各種寸法の試作から量産まで短納期で対応可能
